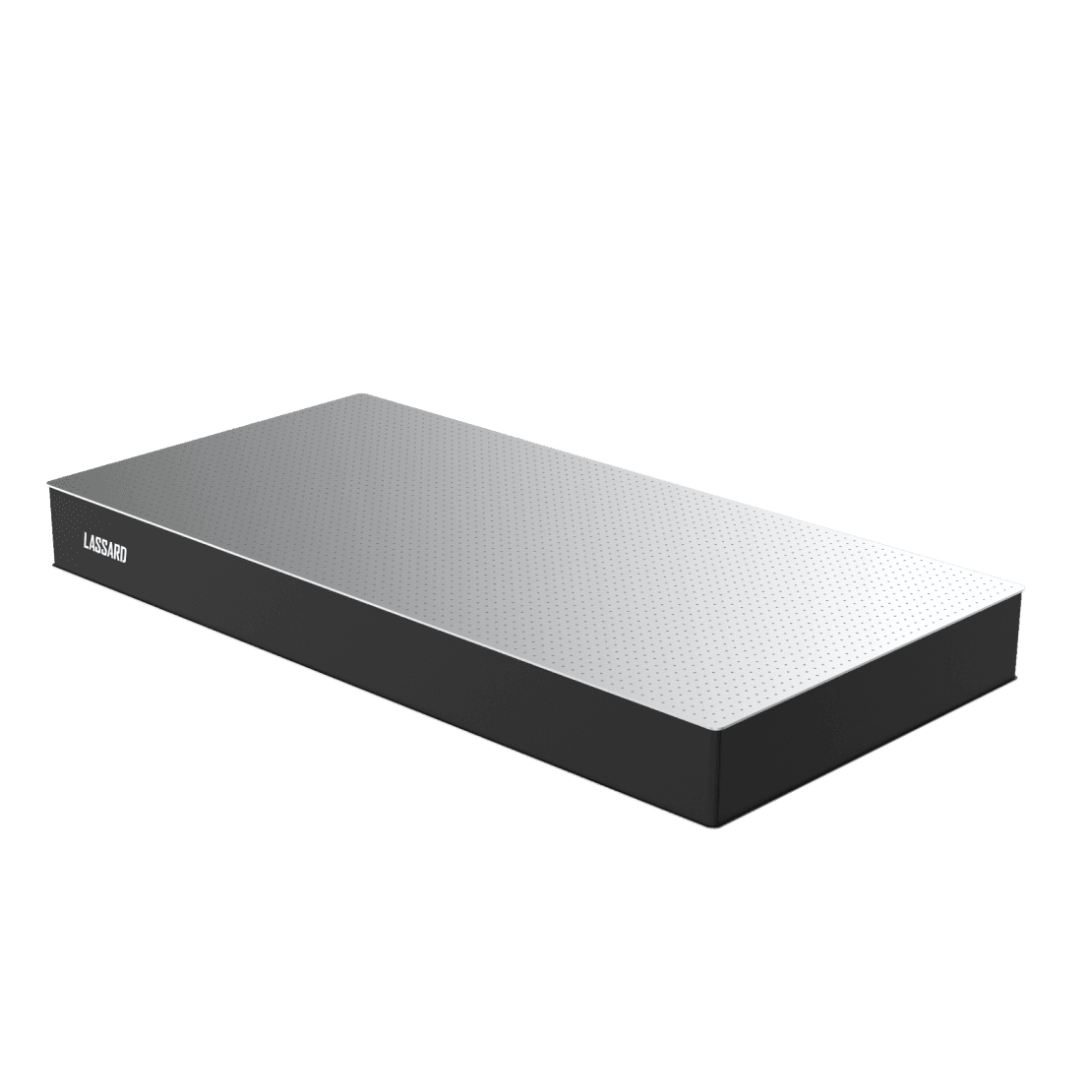

Плита сотовая оптическая, толщина 200-450 мм

Плита сотовая оптическая— это рабочая платформа для устройств, чувствительных к вибрациям: микроскопов, весов, интерферометров, лазерных систем.

В комплекте с опорами или системой активной виброизоляции оптическая плита представляет собой оптический стол.

Рабочая поверхность плиты 63OT выполнена из ферромагнитной нержавеющей стали толщиной 5 мм с нанесенной сеткой резьбовых отверстий М6 с шагом 25 мм для быстрого и воспроизводимого монтажа различных оптических элементов и устройств.

Сетка отверстий расположена на расстоянии 25 мм от края плиты, что позволяет использовать по максимуму поверхность стола для монтажа.

Отверстия запечатаны удаляемой силиконовой пастой для предотвращения утери мелкого крепежа при монтаже оптических элементов и попадания внутрь стола загрязнений и влаги.

Высокоточная шлифовка обеспечивает плоскостность рабочей поверхности на уровне ±0.1 мм/м². Сотовое наполнение изготавливается из алюминиевой (стандартное исполнение) или стальной (дополнительная опция) гофроленты толщиной 0.25…0.5 мм.

Для гашения акустических колебаний боковые стенки оптических плит изготавливаются из поглощающих материалов.

Стандартная толщина оптической плиты 63OT составляет 200 мм, что обеспечивает необходимую жесткость для большинства экспериментов задач. По требованию может быть изготовлена усиленная столешница увеличенной толщины: 300, 400 или 450 мм. ЛАССАРД производит оптические столешницы и плиты шириной от 400 до 1950 мм и длиной от 400 до 5000 мм.

Дополнительные опции

Стальной сотовый сердечник окончание артикула -SC

Стандартная оптическая плита изготавливается с гофросердечником из алюминиевой ленты толщиной 0.5 мм. Такой сердечник обеспечивает высокую жесткость столешницы, виброгашение и имеет меньшую массу.

По специальному заказу сотовый сердечник может быть изготовлен из нержавеющей стали. Применение этого материала обеспечит равномерное изменение линейных размеров за счет одинакового коэффициента теплового расширения всех элементов конструкции. Это важно, если в лаборатории невозможно обеспечить стабильную температуру – например, когда оптический стол расположен у окна.

К недостаткам стального гофросердечника можно отнести увеличенную массу и высокую стоимость.

Немагнитное исполнение -NM

Оптическая плита может быть изготовлена в немагнитном исполнении. В таком случае все элементы конструкции выполняются из немагнитной нержавеющей стали, а сотовый сердечник может быть изготовлен как из немагнитной стали, так и из алюминия.

Без внешней отделки -N (для чистых помещений)

Оптические плиты без отделки предназначены для использования в чистых помещениях. Боковая рама столешницы выполняется из нержавеющей стали, внешняя отделка (звукопоглощающим материалом и декоративной кожей) не применяется, т. к. в местах соединения отделки и основы из стали может скапливаться пыль.

Защита резьбовых отверстий чашечками -Cup (медицина, биотехнологии)

Критически важная опция при применении оптической столешницы в сфере биофизических исследований и/или в случае применения органических жидкостей в работе.

В остальных случаях в такой опции нет необходимости: в стандартном исполнении отверстия защищает от попадания загрязнений удаляемая паста.

Усиленный стальной сердечник F2 / F3 – двойной и тройной (для больших нагрузок)

Если вы планируете размещать на оптическом столе тяжёлые и подвижные объекты массой более 1000 кг, и при этом важно ограничить прогиб под нагрузкой, то вы можете заказать столешницу с усиленным сердечником. Он значительно увеличивает массу столешницы.

Оптические плиты с сотовым наполнением по спецзаказу

У нас есть успешный опыт реализации оптических плит под индивидуальные задачи – добавить порты для вывода лазера и кабелей, а также создать стол с нестандартными размерами или из нестандартных материалов.
