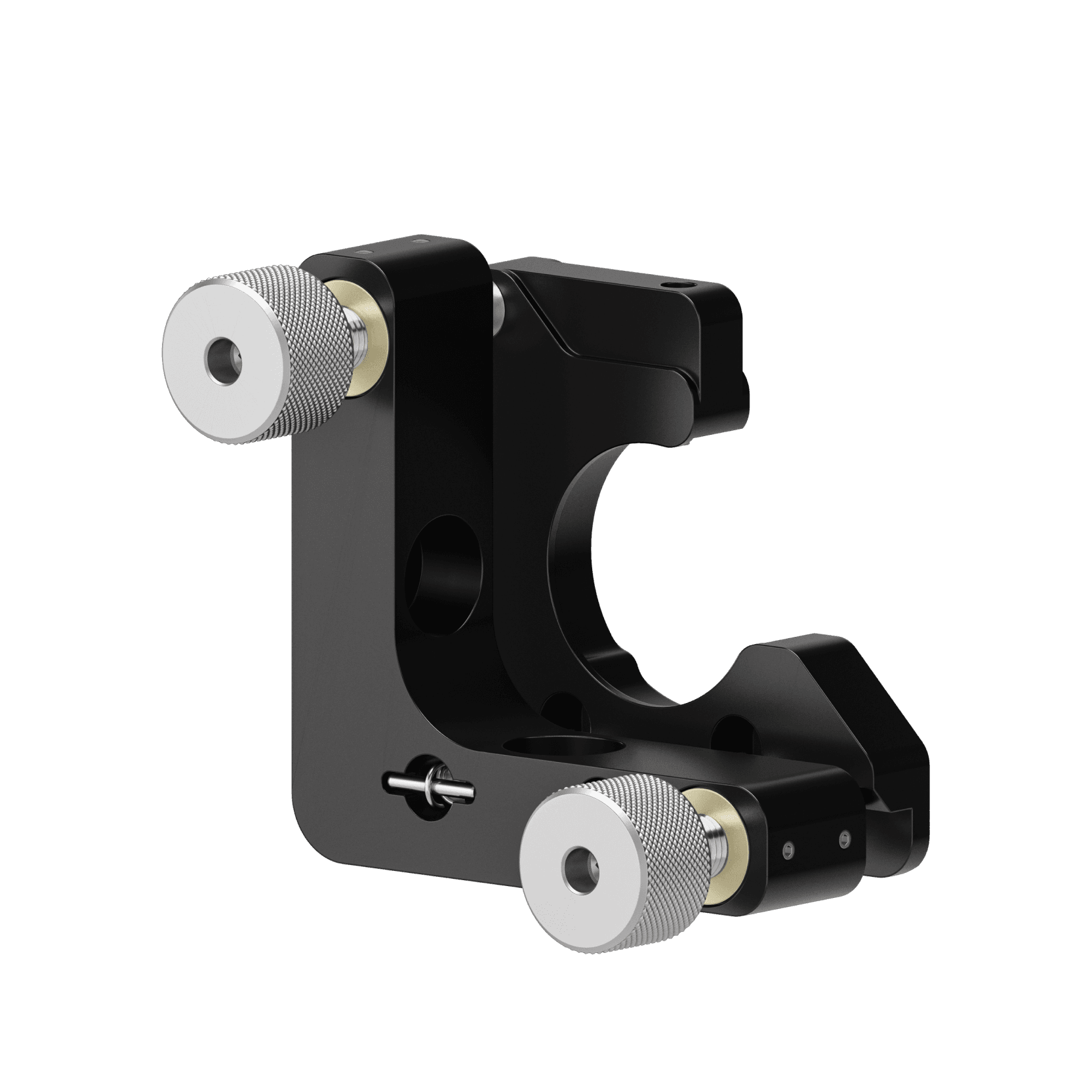

Юстируемые откидные оправы предназначены для быстрого выведения и возврата оптического элемента (зеркала, делителя пучка) в оптическую систему. Устанавливаются на различные кронштейны, стержни с помощью отверстий под винт М4 и резьбовых отверстий М6.
| Габаритные размеры | 66.3 × 44.3(105.3) × 77.2 мм |
| Тип привода | Ручной |
| Регулировки | Θx, Θy |
| Угловой диапазон | 8 ° |
| Угловая чувствительность | 0.4° |
| Диаметр оптического элемента | 50.8 мм |
| Толщина оптического элемента | 7 мм |
| Световой диаметр | 49 мм |
| Высота оптической оси | 41 мм |
| Крепежные отверстия | 2 отверстия под винт М4 |
| Материал | Алюминий |
| Покрытие | Анод. черн. |
| Масса | 0.1 кг |
