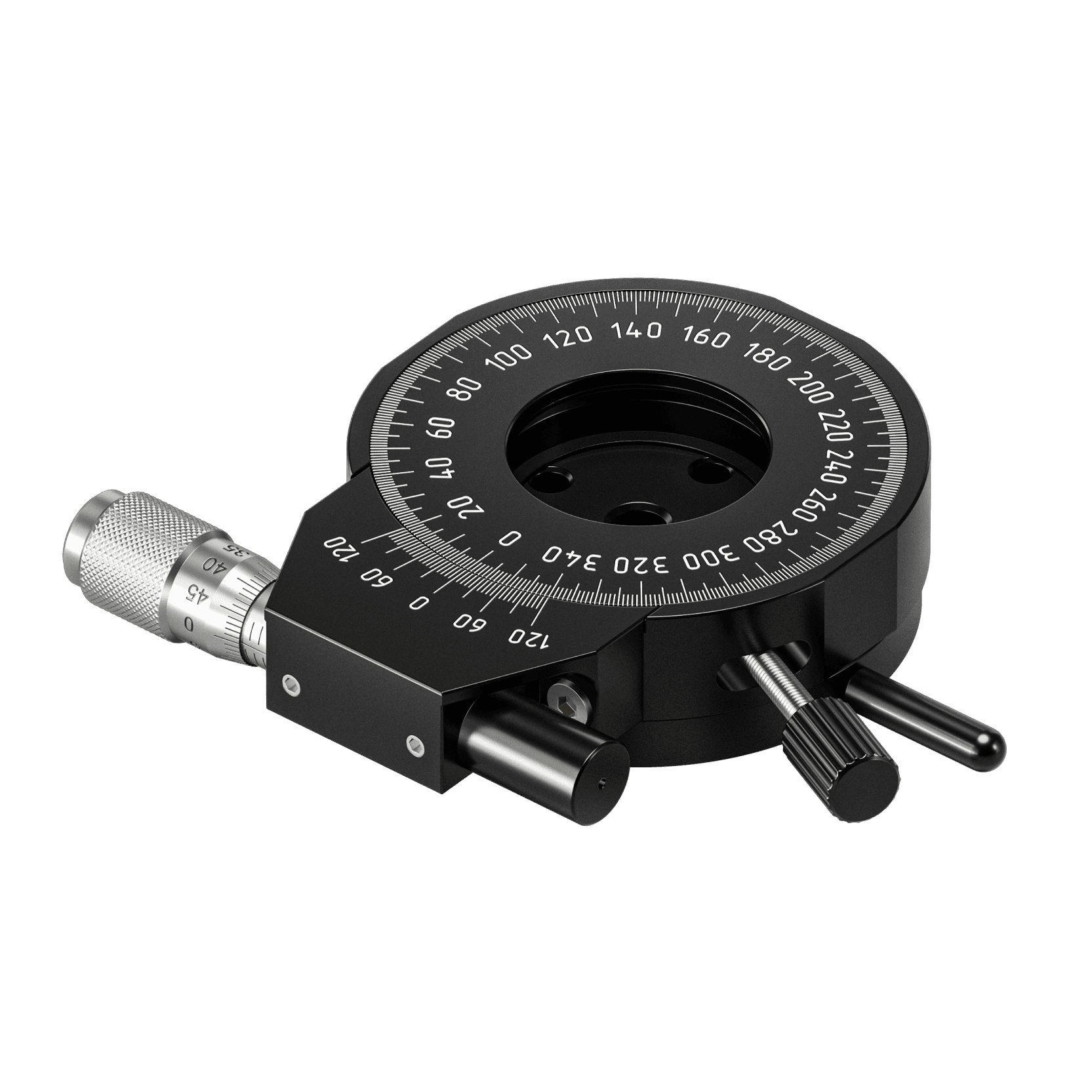

Оправа 31PHP-1 с микрометрическим винтом предназначена для
оптических элементов (поляризаторов) диаметром 25.4 мм. Держатель обеспечивает регулировку положения вокруг оптической оси на 360° с возможностью тонкой подстройки в пределах 10° с точностью до 1 угловой минуты. В комплекте одно стопорное кольцо.
Оправа может быть установлена на стержни и платформы с помощью резьбовых отверстий М6.
| 3D-модель | STEP |
| Чертёж | Скачать PDF |
| Габаритные размеры | 78 × 17 × 64 мм |
| Регулировки | Θz |
| Микрометрический винт | 22MS4-6.5 |
| Диаметр оптического элемента | 25.4 мм |
| Толщина оптического элемента | 13 мм |
| Крепежные отверстия | Резьбовые отверстия М6 |
| Материал | Алюминий |
| Покрытие | Анод. черн. |
| Масса | 0.128 кг |
