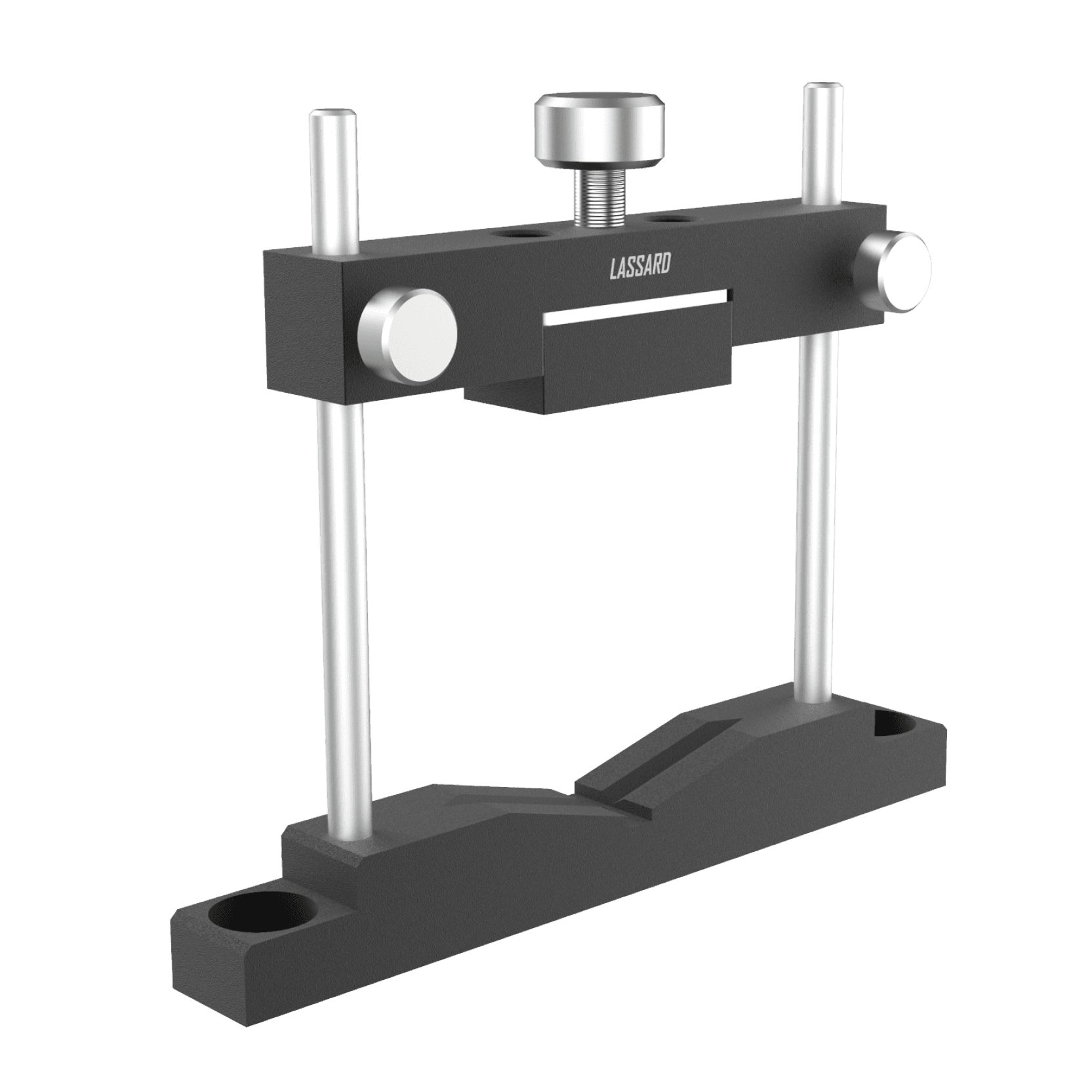

Прижимной держатель предназначен для крепления цилиндрических оптических элементов различного диаметра и позволяет работать при больших углах падения.
| 3D-модель | STEP |
| Чертёж | Скачать PDF |
| Высота оптического элемента | 13…65 мм |
| Габаритные размеры | 85× 22.5 × 95 мм |
| Крепежные отверстия | Отверстия под винт М6, резьбовое отверстие М6 |
| Материал направляющих | Нержавеющая сталь |
| Материал основания и платформы | Алюминиевый сплав |
| Покрытие | Анод. черн. |
