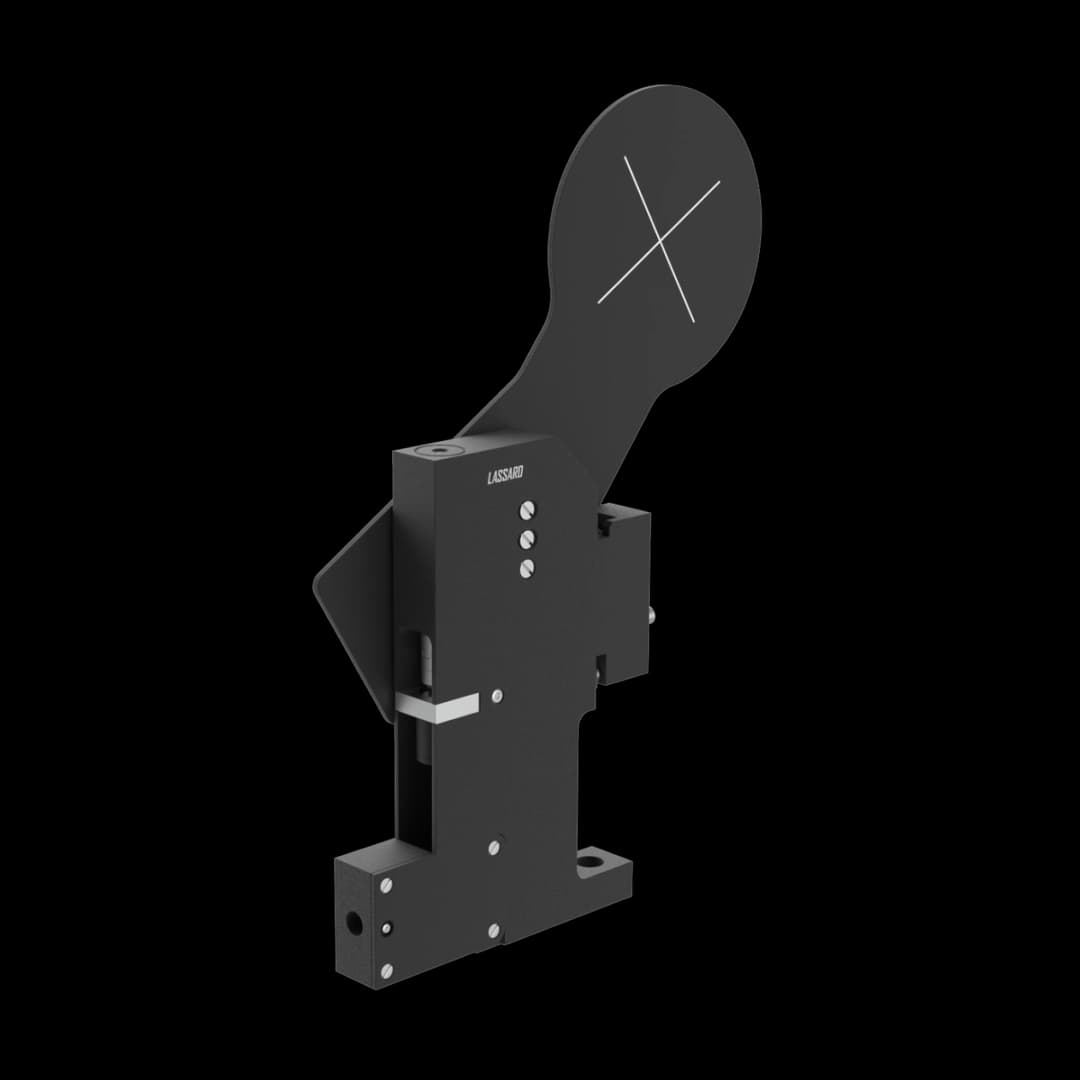

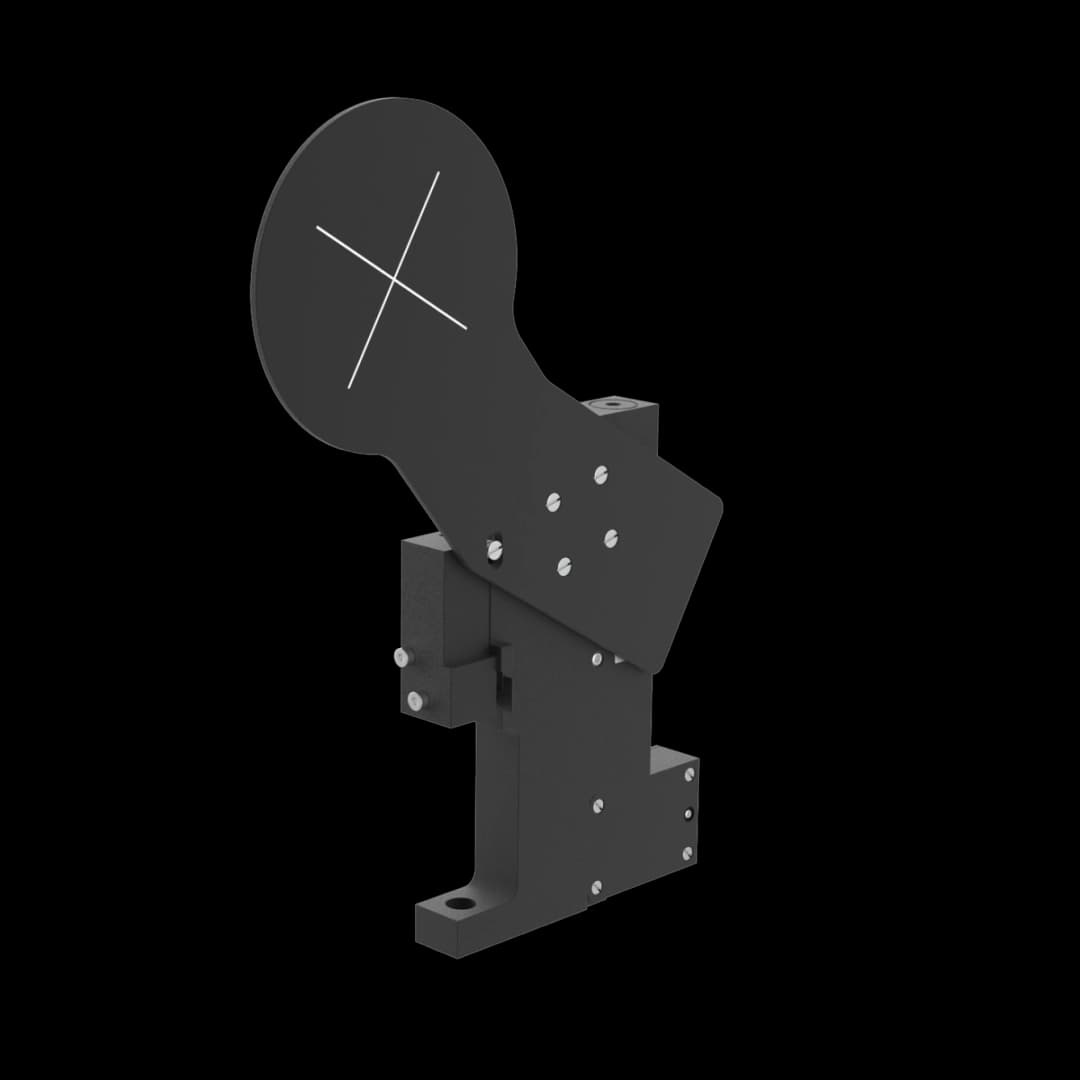

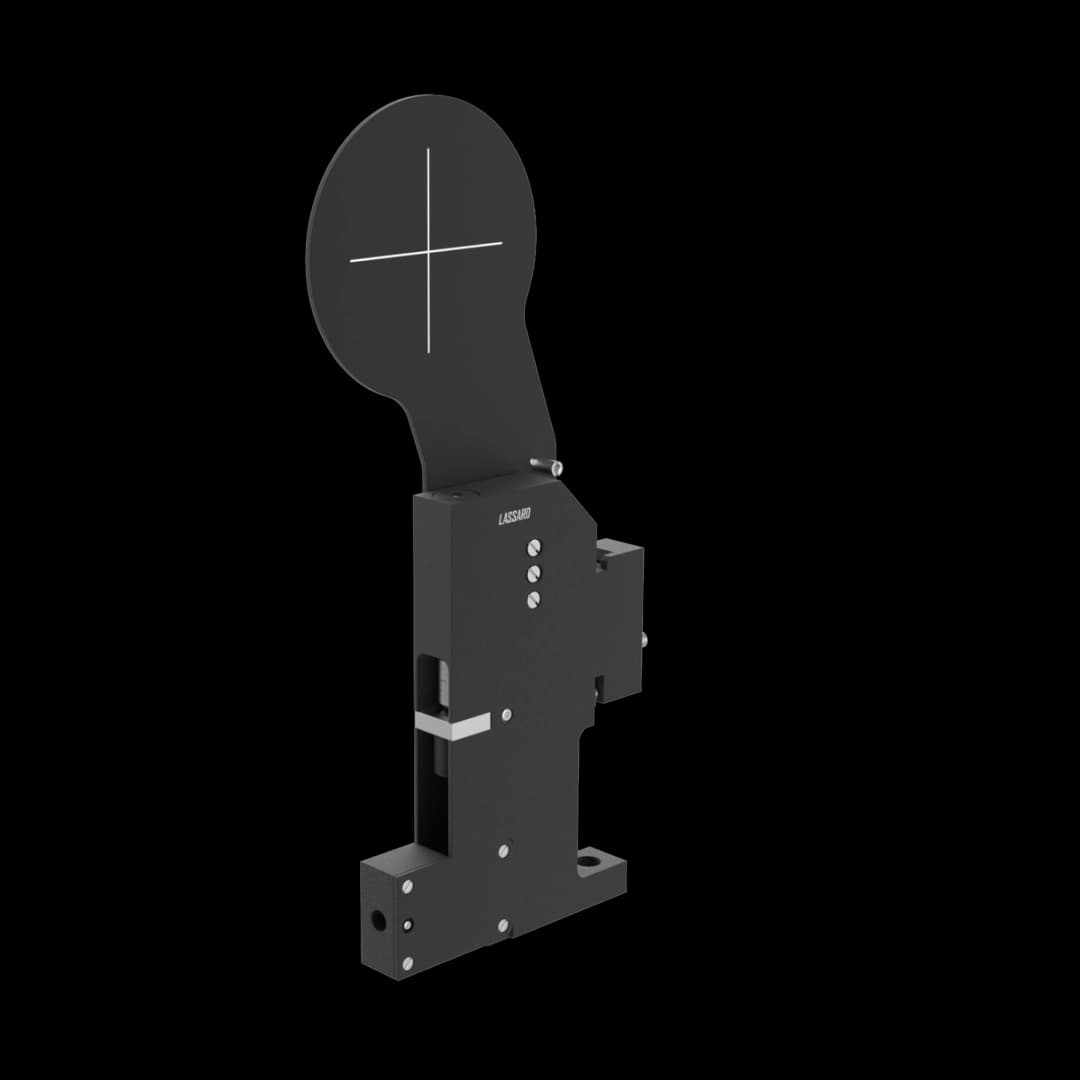

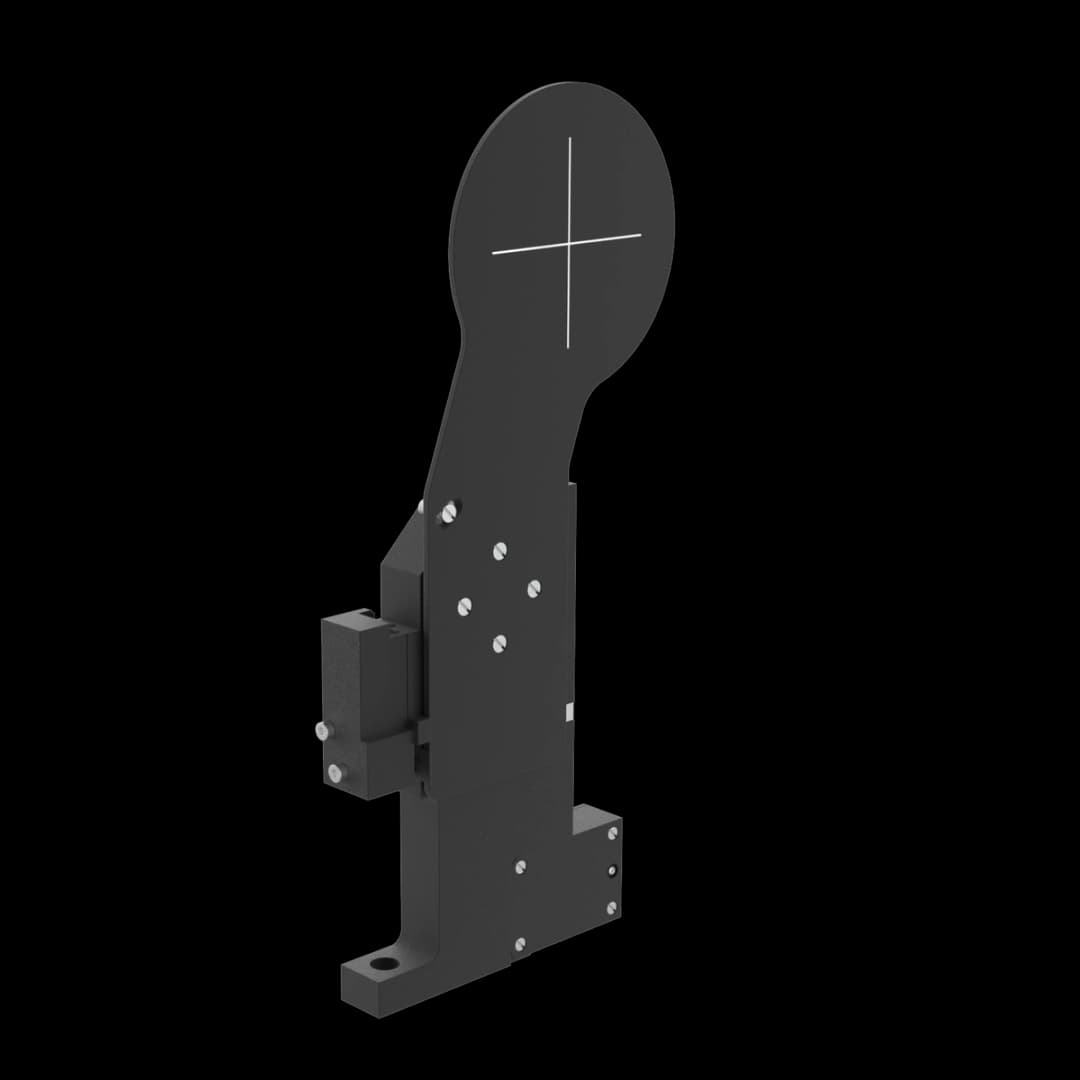

Моторизованная заслонка предназначена для блокировки лазерного луча и обеспечивает защиту персонала от лазерного излучения. Возможна настройка срабатывания на открытие дверей в лабораторию для защиты вошедшего.
Толщина конструкции составляет всего 15.2 мм, что позволяет использовать заслонку в оптических схемах с нехваткой свободного места. Основание заслонки имеет отверстия под винт М6 и резьбовое отверстие М6 и может устанавливаться на кронштейны, переходные пластины и платформы.
Обращаем внимание, что управление заслонкой осуществляется с помощью совместимого контроллера, рекомендуемая модель mdrive-r9. Программное обеспечение для управления поставляется также совместно с контроллером.
| Чертёж | Скачать PDF |
| Габаритные размеры в положении «поднято» | 79 × 15.2 × 195 мм |
| Габаритные размеры в положении «опущено» | 120 × 15.2× 175 мм |
| Угловой диапазон | 60 ° |
| Время срабатывания | 1…4 с |
| Диаметр заслонки | 70 мм |
| Высота оптической оси | 160 мм |
| Длина кабеля | 1600 мм |
| Крепежные отверстия | Отверстия под винт M6 и резьбовое М6 |
| Материал | Алюминий |
| Покрытие | Анод. черн. |
| Масса | 0.1 кг |
