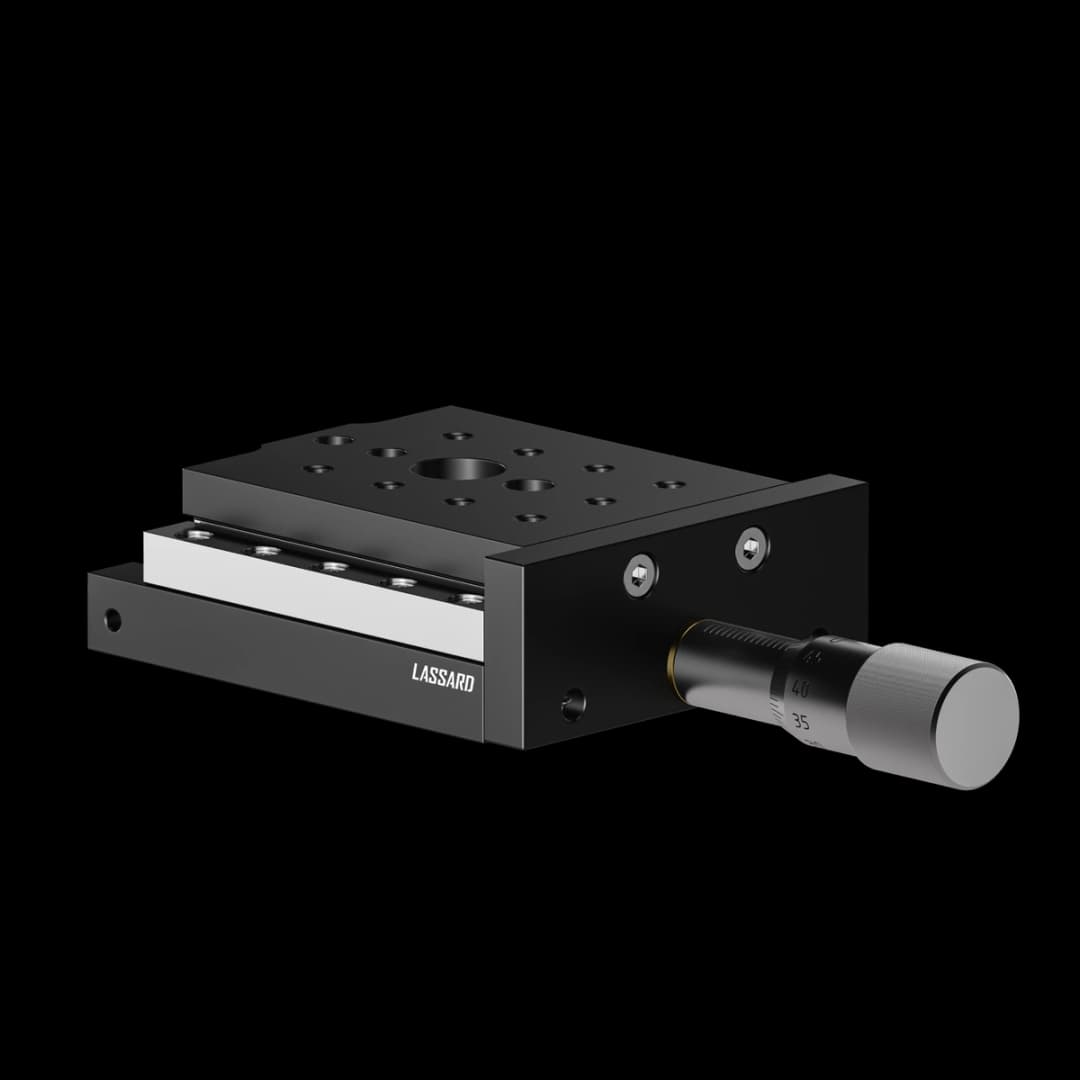

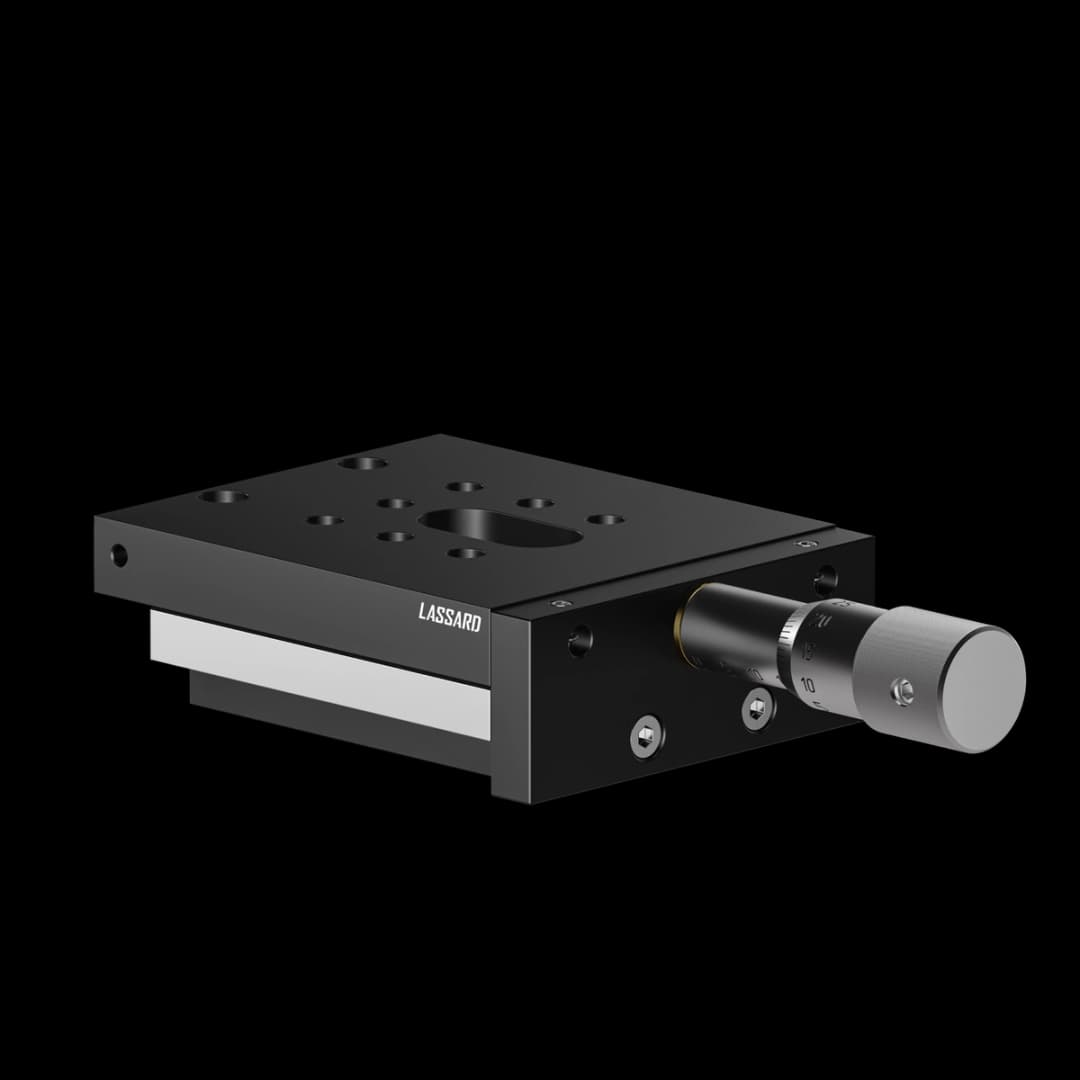

Транслятор (платформа) линейного перемещения с центральным расположением регулировочного винта и центральным сквозным отверстием и диапазоном перемещения 12 мм.
| 3D-модель | STEP |
| Чертёж | Скачать PDF |
| Габаритные размеры | 117 × 62 × 26 мм |
| Размер платформы | 62 × 70 мм |
| Крепежные отверстия | Резьбовые отверстия М4 и М6 |
| Перемещение | 12 мм |
| Чувствительность | 1 мкм |
| Точность слежения | 2 мкм |
| Точность установки | 5 мкм |
| Максимальная горизонтальная нагрузка | 10 кг |
| Максимальная вертикальная нагрузка | 0.5 кг |
| Масса | 0.32 кг |
| Материал | Алюминий / Нержавеющая сталь |
| Покрытие | Анод. черн. |
| Расположение регулировочного винта | Центральное |
