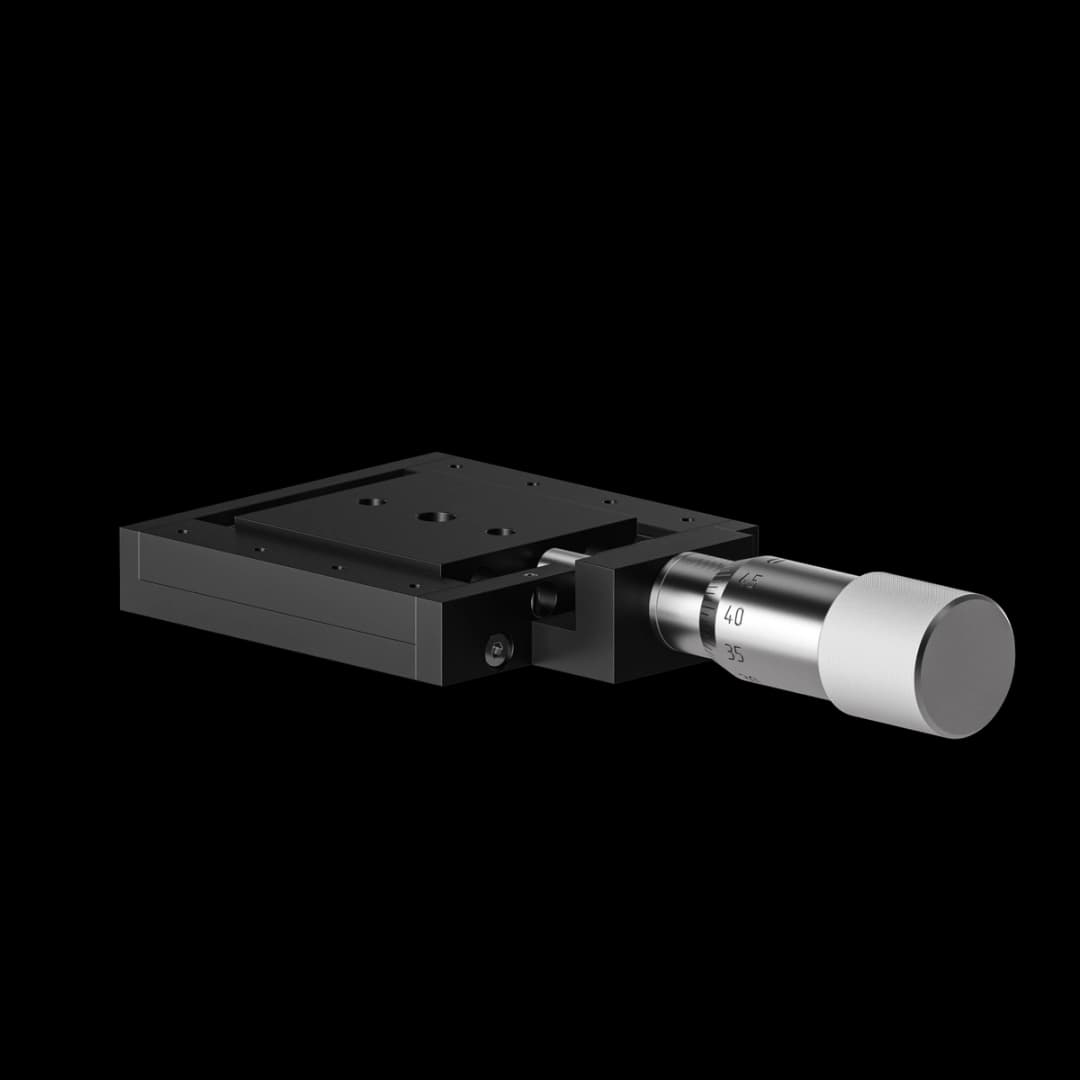

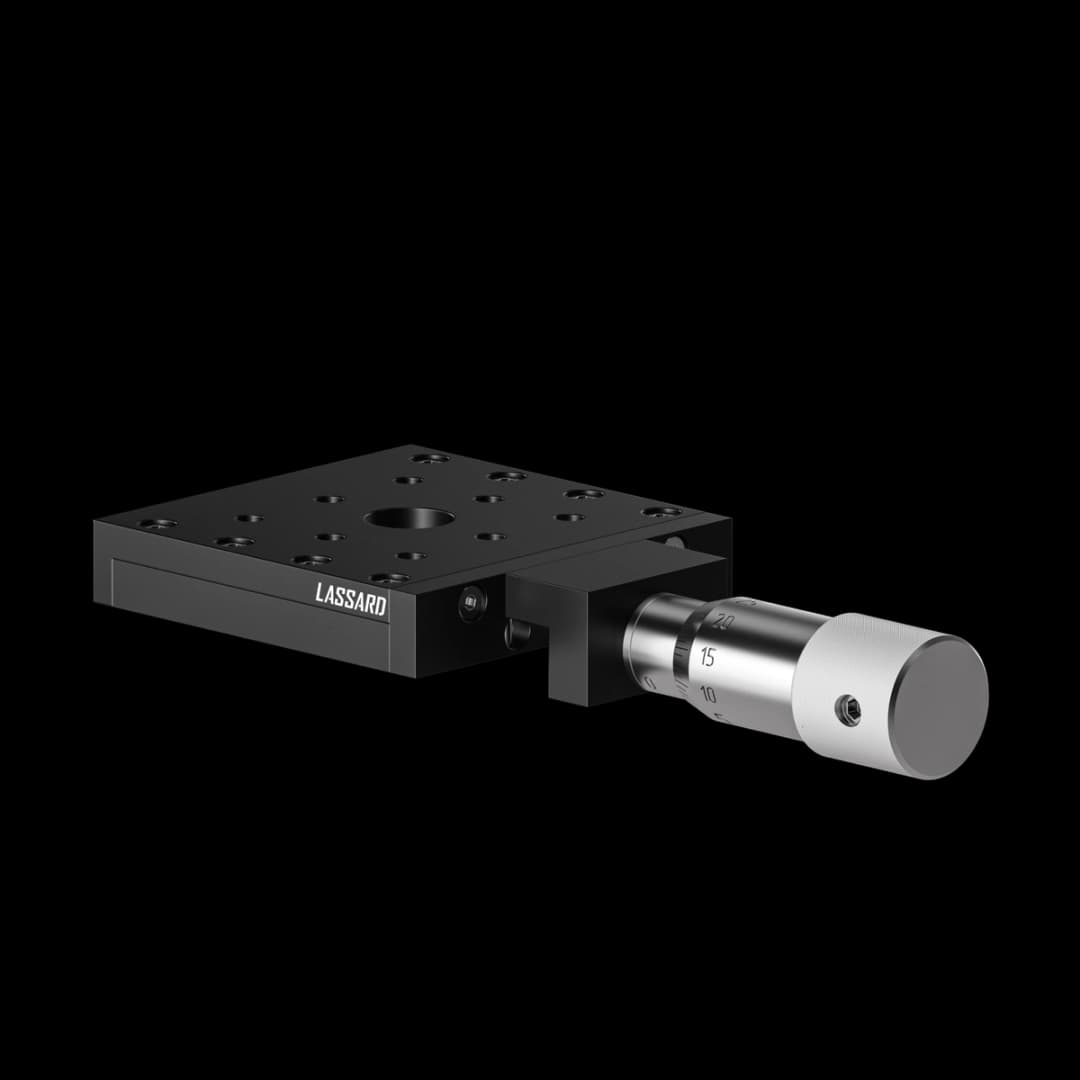

Трансляторы линейного перемещения с квадратной платформой 50 × 50 × 13 мм могут использоваться для создания двух-, трехкоординатных систем позиционирования (перемещения). Имеют три резьбовых отверстия М4 и три резьбовых отверстия М6, с помощью которых устанавливаются на различные кронштейны, переходные пластины, платформы и стержни.
| 3D-модель | STEP |
| Габаритные размеры | 106 × 50 × 16 мм |
| Размер платформы | 50 × 50 мм |
| Перемещение | 10 мм |
| Чувствительность | 1 мкм |
| Точность установки | 5 мкм |
| Максимальная горизонтальная нагрузка | 6 кг |
| Максимальная вертикальная нагрузка | 3 кг |
| Масса | 0.14 кг |
| Материал | Алюминий |
| Покрытие | Анод. черн. |
| Расположение регулировочного винта | Центральное |
