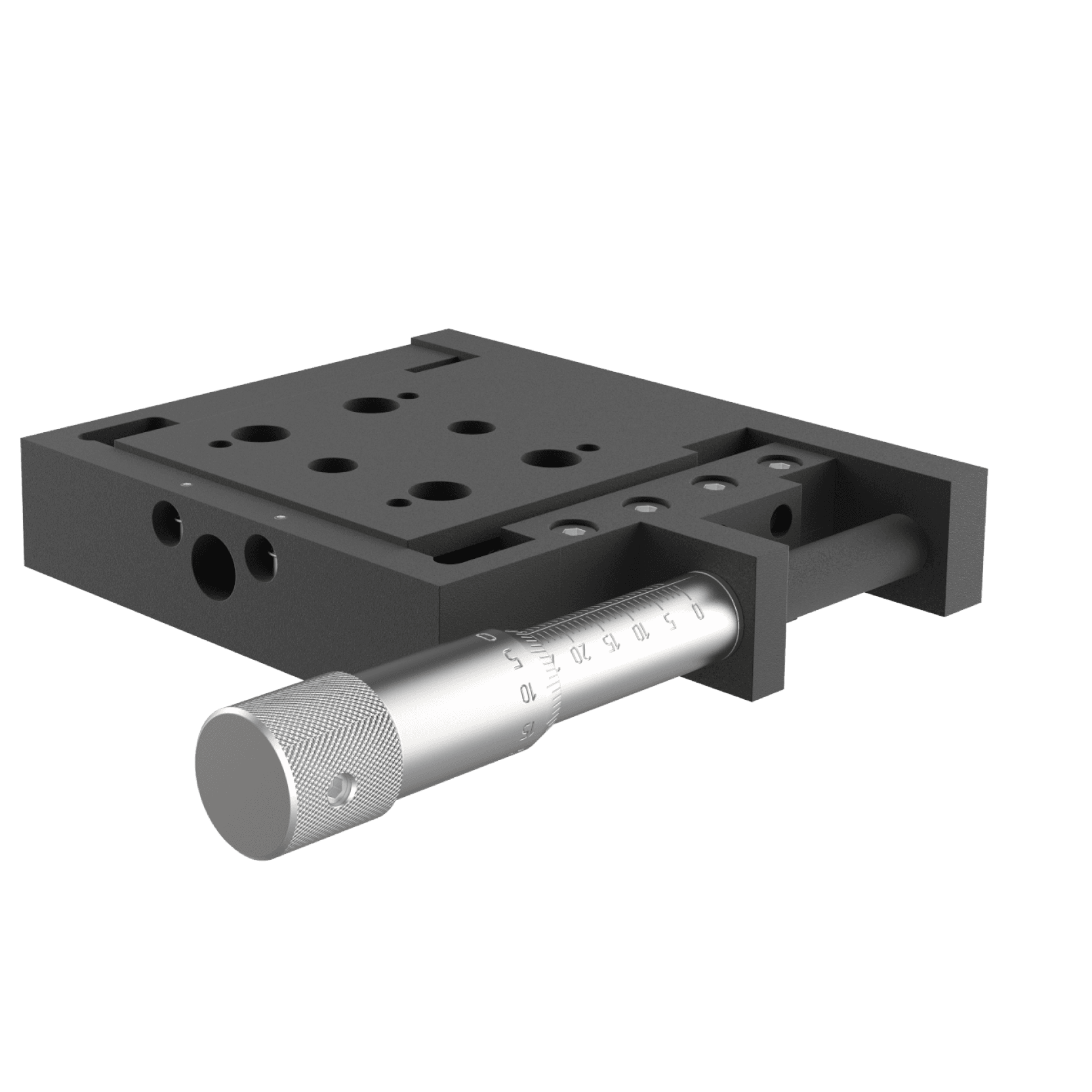

Платформа (транслятор) линейного перемещения
Артикул: 41LTS25
48 372 ₽
Технические характеристики
| 3D-модель | Скачать STEP |
| Габаритные размеры | 146 × 70 × 19 мм |
| Размер платформы | 72 × 80 мм |
| Крепежные отверстия | М6 |
| Шаг между крепежными отверстиями | 22 мм |
| Перемещение | 17 мм |
| Максимальная вертикальная нагрузка | 10 кг |
| Масса | 0.5 кг |
| Материал | Алюминий / Нержавеющая сталь |
| Покрытие | Анод. черн. |
| Расположение регулировочного винта | Боковое |
Описание
Платформа (транслятор) линейного перемещения 41LTS25 имеет диапазон перемещения 25 мм Закрытая конструкция усиливает жесткость транслятора, снижая возможность изгиба. Транслятор может использоваться для создания двух-, трехкоординатных систем позиционирования (перемещения). Имеет 4 резьбовых отверстия М4 и 4 отверстия под винт М4, а также 2 отверстия под винт М6 и 11 резьбовых отверстий М6, с помощью которых может устанавливаться на различные кронштейны, переходные пластины и стержни. Возможно изготовление трансляторов с центральным (41LTS25) и боковым (41LTS25-A) расположением микрометрического винта.
