Многокоординатные системы перемещения

Артикул: 43MAT

от 115 830 ₽

Регулировки

Диапазон перемещения по оси X, мм

12

Диапазон перемещения по оси Y, мм

12

Диапазон перемещения по оси Z (вдоль оптической оси), мм

6

Диапазон угловой регулировки θx, θy, θz

10°

Габаритные размеры, мм

156 × 127 × 99

Крепежные отверстия (сменная переходная пластина)

4 резьбовых отверстия М4 и пять резьбовых отверстий М6

Технические характеристики

Суммарный сдвиг при юстировке, не более	100 мкрад
Материал	Нержавеющая сталь
Покрытие	Без покрытия

Описание

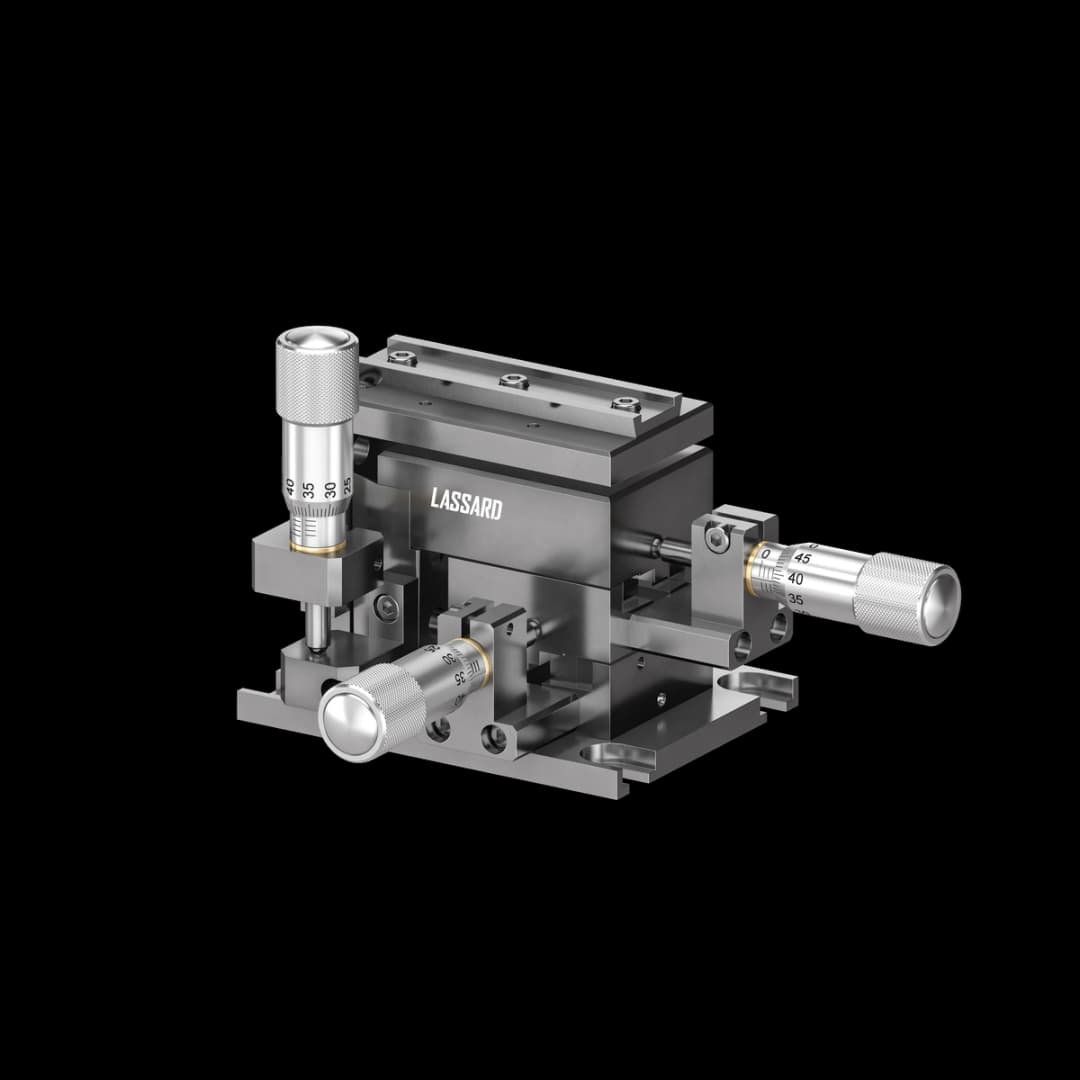

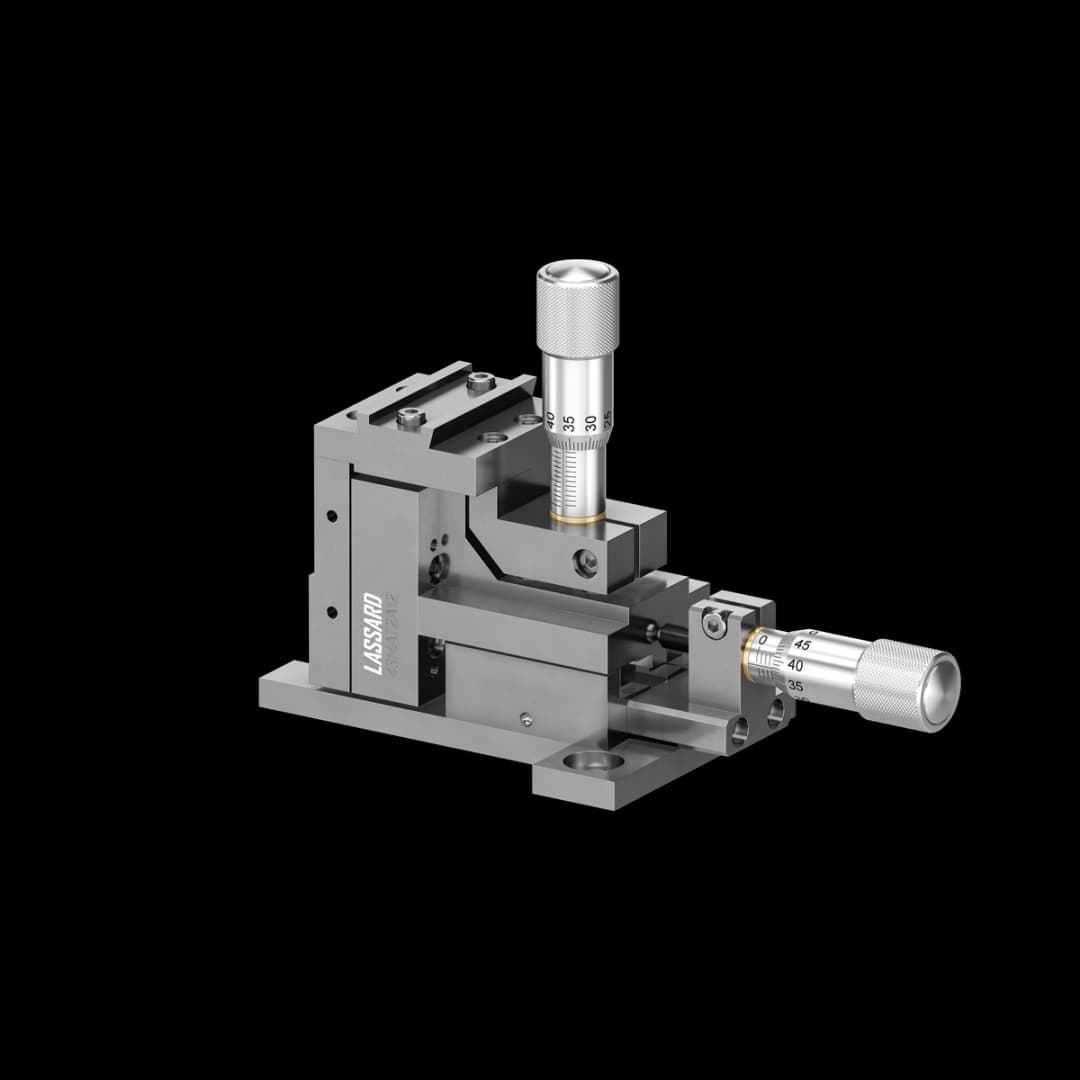

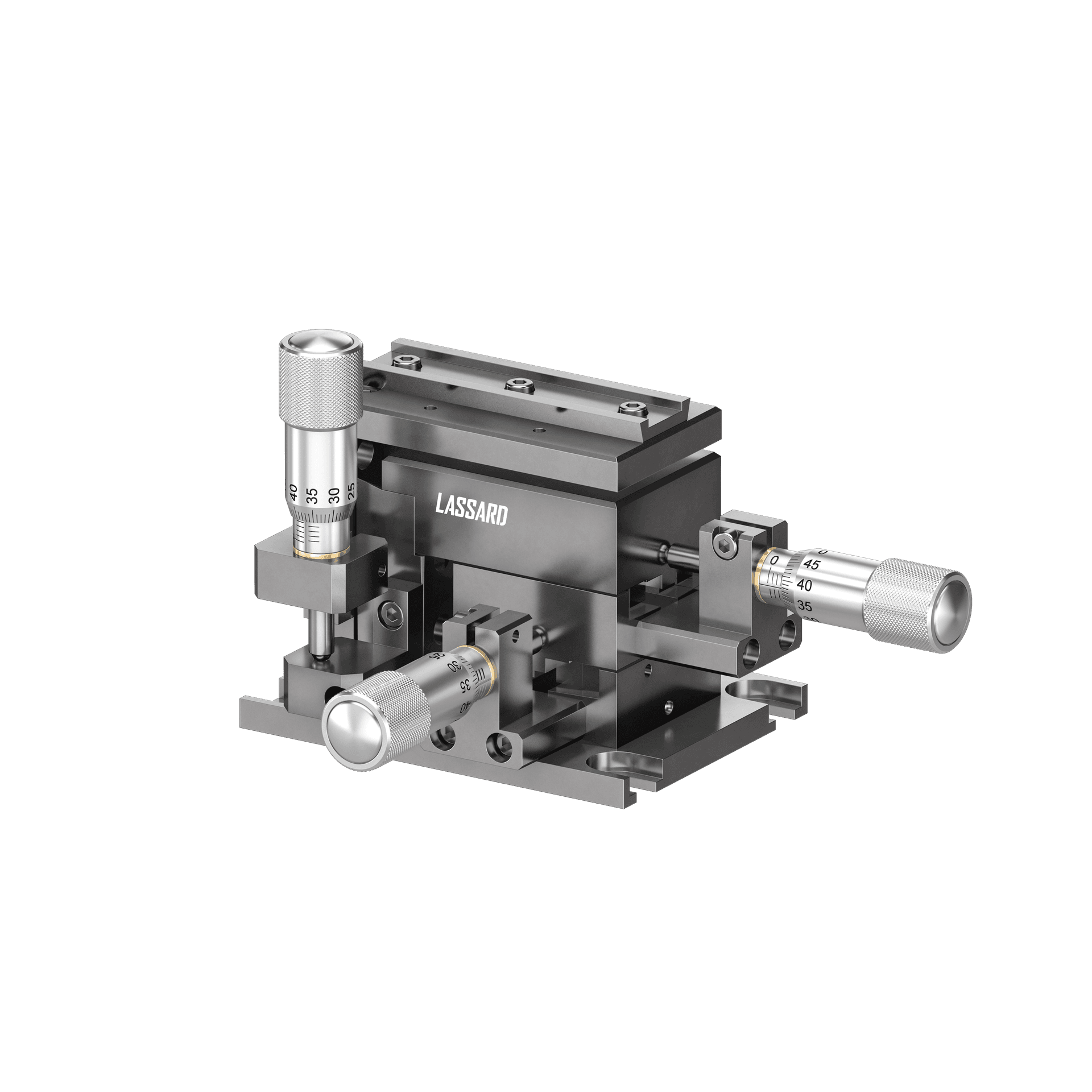

Системы перемещения предназначены для позиционирования оптических волокон. В модельном ряду представлены двух-, трех- и шестикоординатные системы. Все регулировки осуществляются с помощью микрометрических винтов.

Для монтажа различных изделий предусмотрена замена крепления «ласточкин хвост» на переходную пластину с резьбовыми отверстиями М4 и М6.
