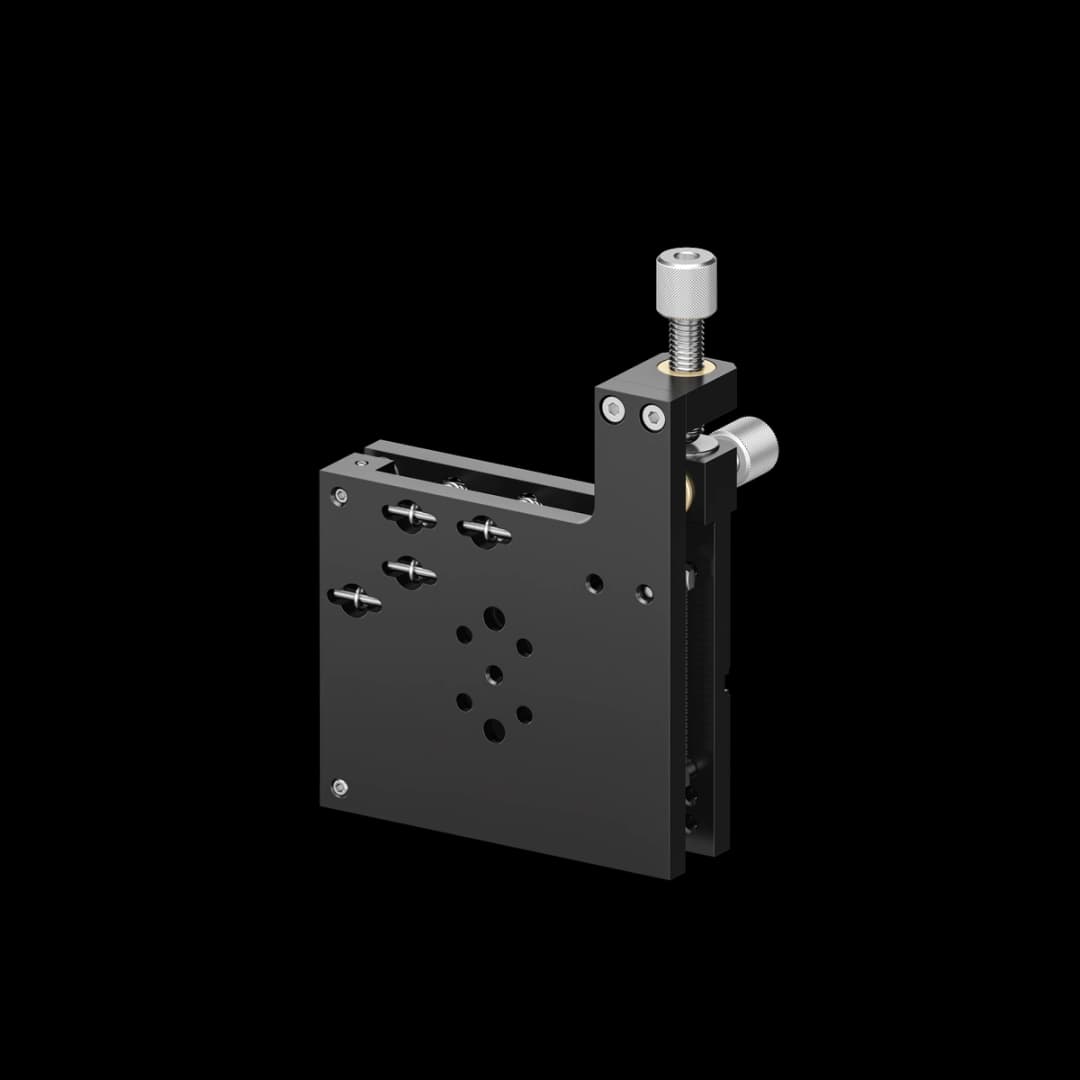

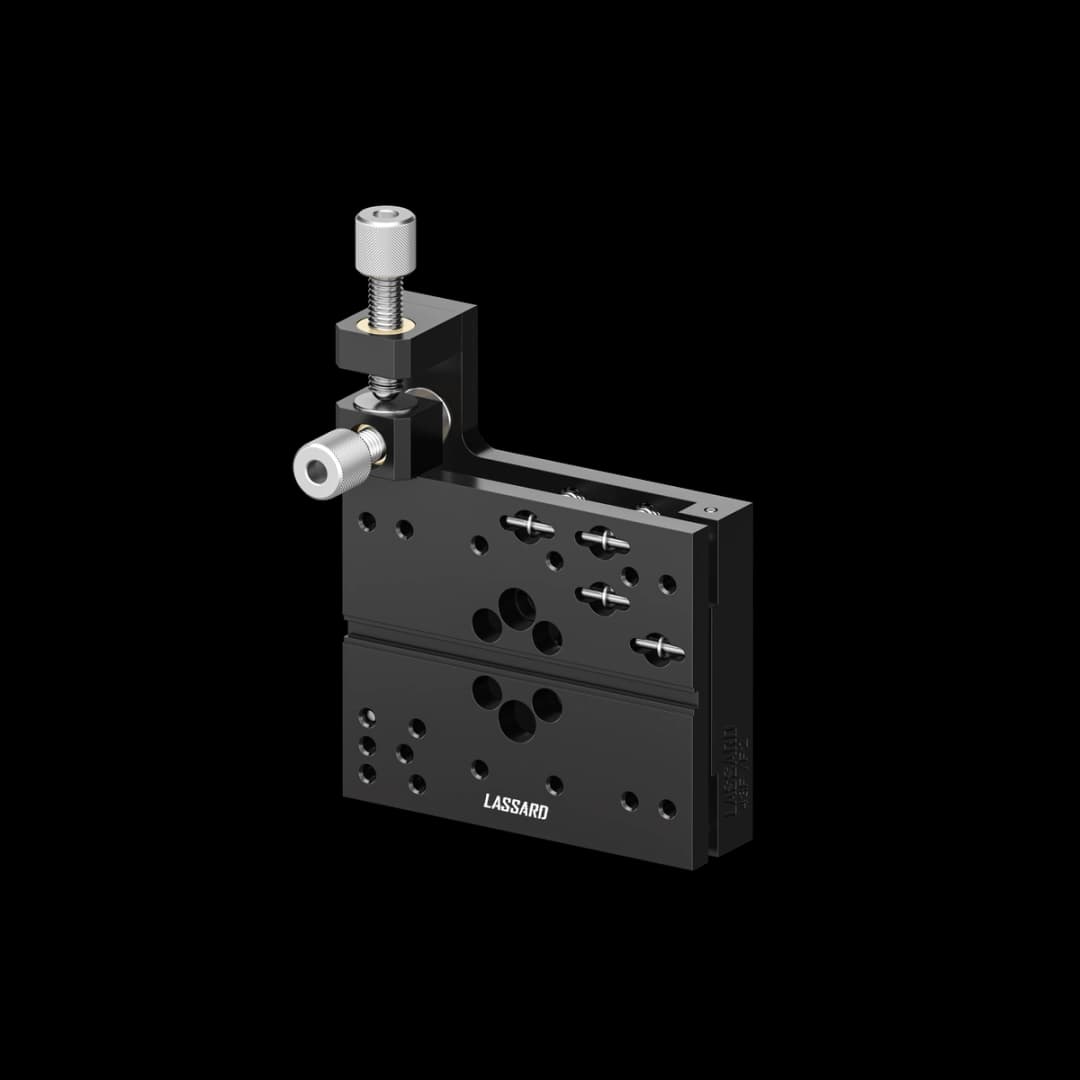

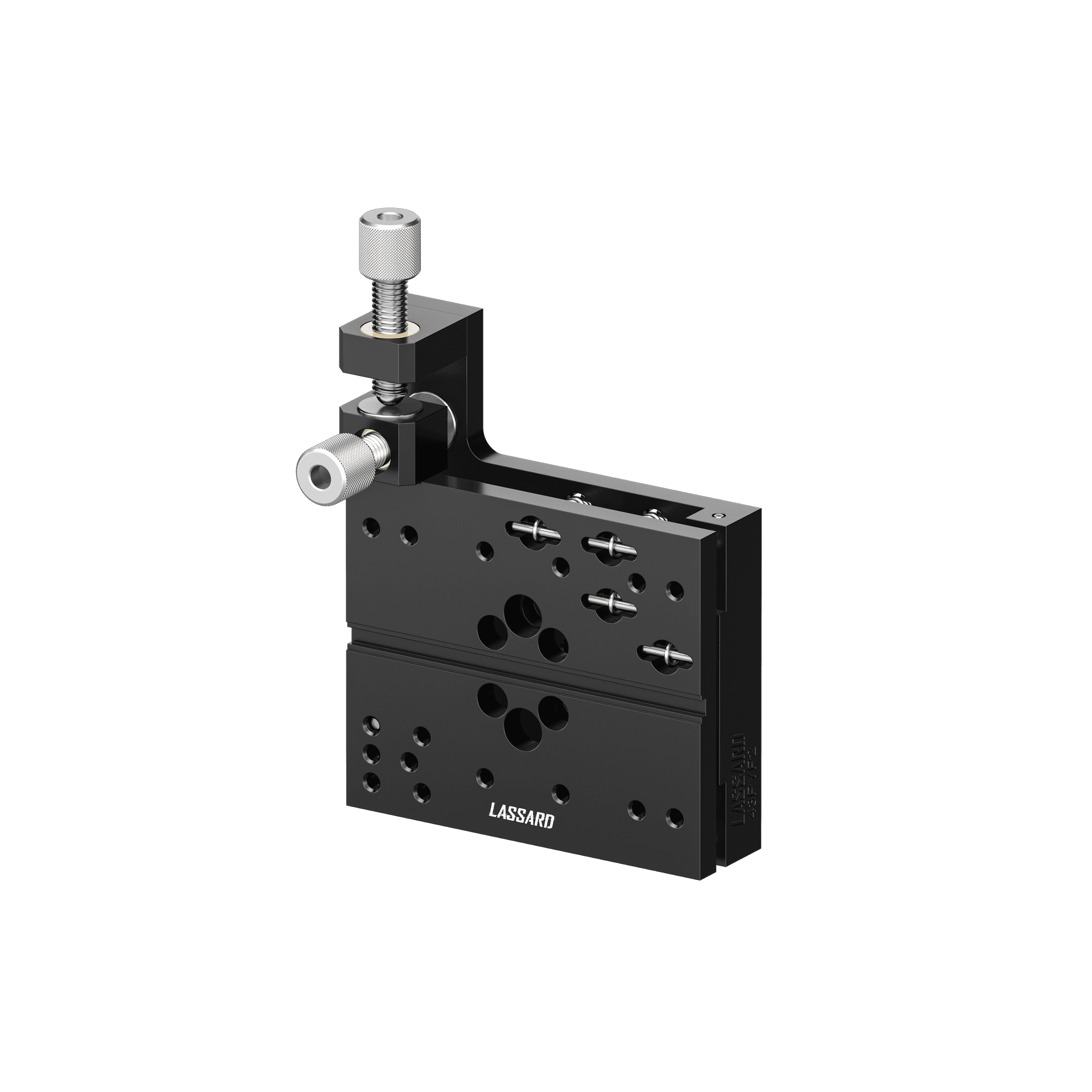

Платформа 70 × 60 мм предназначена для регулировки по двум угловым координатам установленных на ней элементов.
| 3D-модель | STEP |
| Чертёж | Скачать PDF |
| Габаритные размеры | 70 × 39 × 105 мм |
| Крепежные отверстия | 12 отверстий под винт М3, 2 резьбовых отверстия под винт М4, 4 резьбовых отверстий М3 |
| Разрешение | 10 угловых секунд |
| Угловой диапазон, поворот | ±4° |
| Угловой диапазон, наклон | ±3° |
| Максимальная нагрузка | 2 кг |
| Материал | Алюминий |
| Покрытие | Анод. черн. |
| Масса | 0.15 кг |
