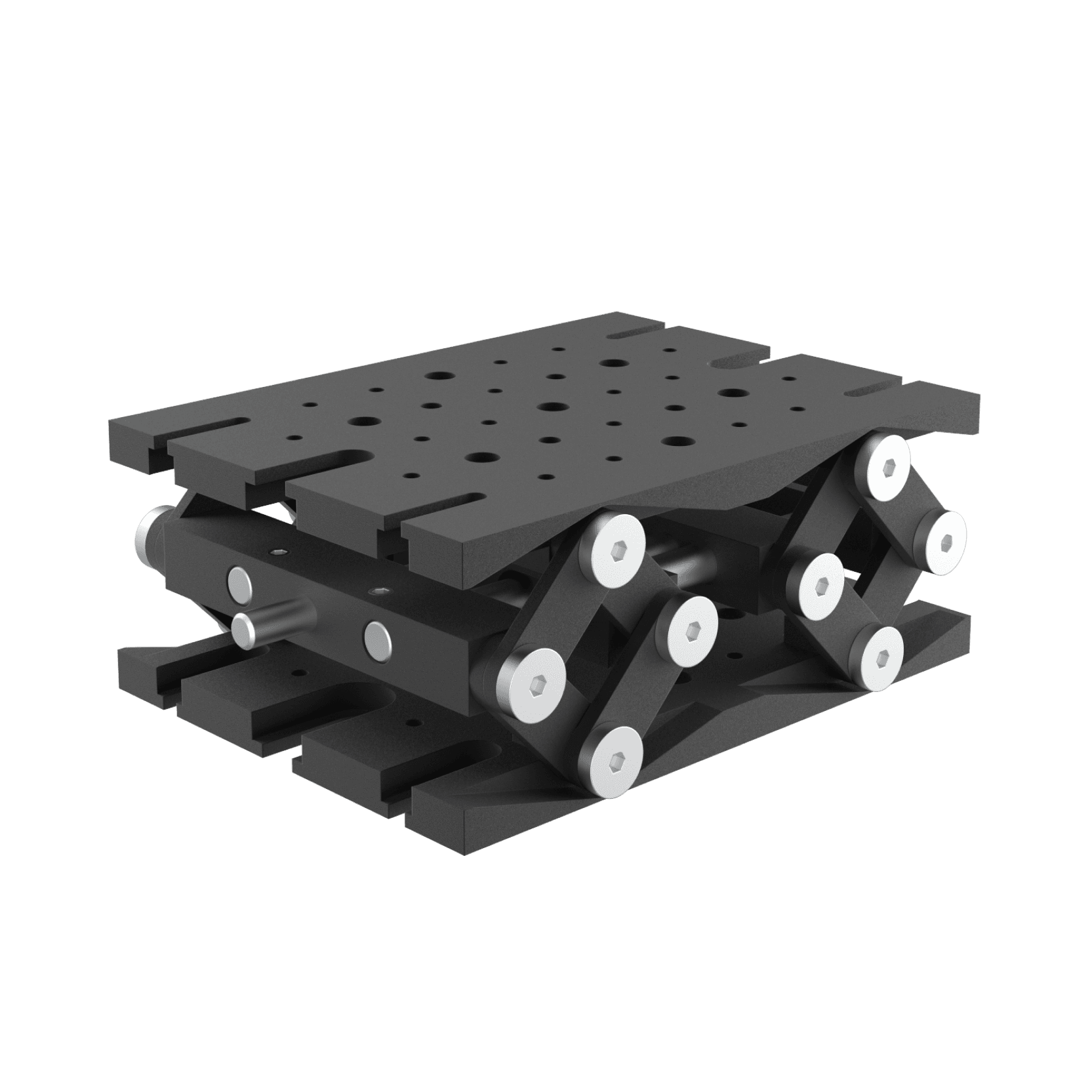

Платформа (транслятор) вертикального перемещения представляет собой конструкцию с двумя пантографами. Обеспечивает плавную регулировку (подъем/опускание) грузов до 30 кг. Платформа и основание имеют сетку резьбовых отверстий М2, М3 и М6 и прорези под винт М6.
| 3D-модель | STEP |
| Чертёж | Скачать PDF |
| Габаритные размеры | 104 × 81 × 48.5/22 мм |
| Диапазон перемещения | 26 мм |
| Точность слежения | 1 мкм |
| Шаг ведущего винта | 0.5 мм мм |
| Максимальная вертикальная нагрузка | 30 кг |
| Материал | Алюминий |
| Покрытие | Анод. черн. |
| Масса | 0.45 кг |
